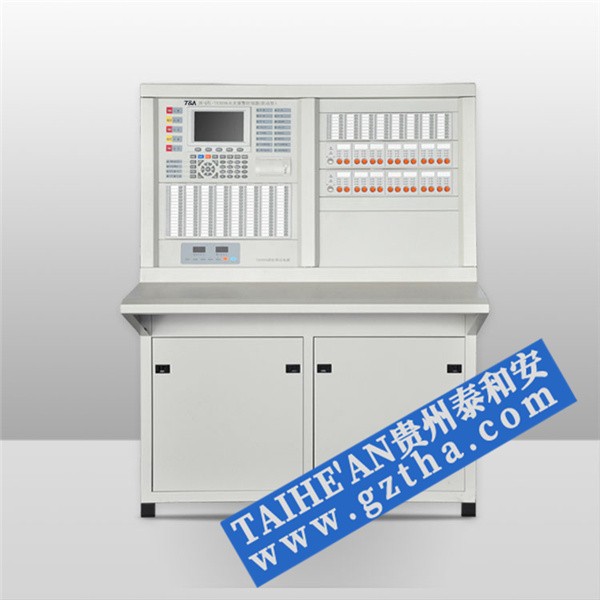

TX3016（琴台）型火灾报警控制器（联动型）

概述

-QGL-TX3016（柜式）控制器采用两总线控制方式，16回路标准设计，每回路242个总线部件位点。可连接我公司电子编码、遥控编码的T3系列智能型探测器、手动报警按钮、输入模块、输入/输出模块、火灾显示盘等现场外部器件。

控制器配置有一个128点“总线联动操作键”和6点“直接启动操作键”，接线少、可靠性高；窗口化、汉字菜单式操作界面；灵活的模块化结构和多种功能配置选择；配有智能化联动操作盘；具备对控制模块 的自检功能；采用二次码编程方式，编程简单、快捷。

控制器具有联网功能，可与我司多回路列控制器进行联网，可设置为区域机或者集中机。

技术参数

内容                           技术参数

主电电源            交流220V（187V～242V）

备用电池            12V/24AH铅酸电池4节

液晶屏规格         7寸TFT液晶屏800×480

容量                   回路数：16个每回路的部件数：242点

温度                   0℃～+42℃

相对湿度            ≤95%RH，不凝露

外形尺寸             550.0mm×480.0mm×1715.0mm立柜式

                          1050.0mm×910.0mm×1715.0mm琴台式

注：不可将485、CAN通讯线和电话线与报警总线布在同一根多芯电缆中。

1、多线盘O1～O6：直接启动操作盘为有源常开输出端子，启动时闭合接+24V(每个点输出电流200mA)；

2、多线盘I1～I6：直接启动操作盘反馈端子，无源输入，不用时接接入4.7K电阻；

3、多线盘COM1～COM6：直控点输入输出公共端；

4、（监控点启动输出）HJ：火警传输设备为有源常开输出端子，启动时闭合接+24V(输出电流100mA)；不用时接接入10K电阻；

5、（监控点启动输出）SG：声光警报器为有源常开输出端子，启动时闭合接+24V(输出电流100mA)；

6、不用时接接入10K电阻；

7、（监控点启动输出）COM：火警传输设备和声光警报器的公共接线端子；

8、Z1、Z2：无极性二总线端子。

9、24V+、24V-：24V联动电源输出；

10、USB接口：系统或调试人员传输设备安装位置、联动逻辑等配置信息；

11、串口接口：用于连接CRT；

12、485通讯：预留（程序增加此功能，此端子才能用）；

注意：连线时，任何设备的通信线A口接A口，B口接B口，请勿接反，否则系统将无法通讯。

13、CAN通讯：主、分机通讯接口端子。

 注意：连线时，任何设备的通信线L口接L口，H口接H口，请勿接反，否则系统将无法通讯。
